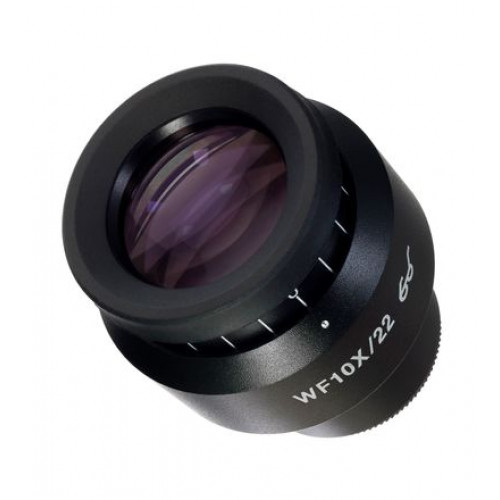

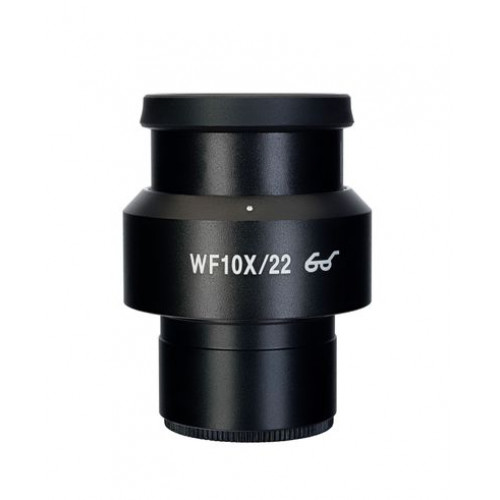

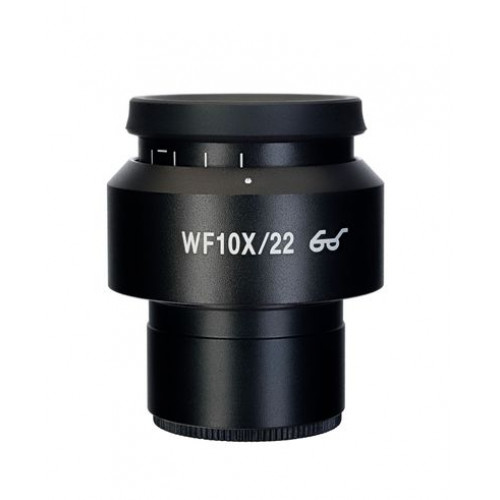

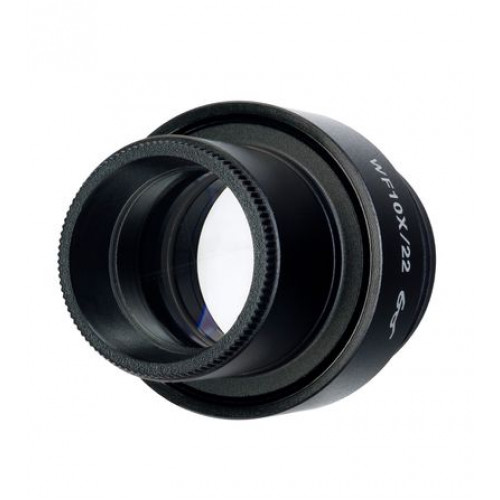

Окуляр MAGUS SD10S 10х/22 мм со шкалой (D 30 мм)

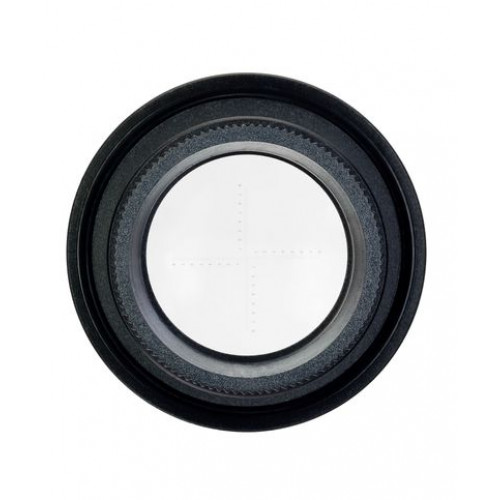

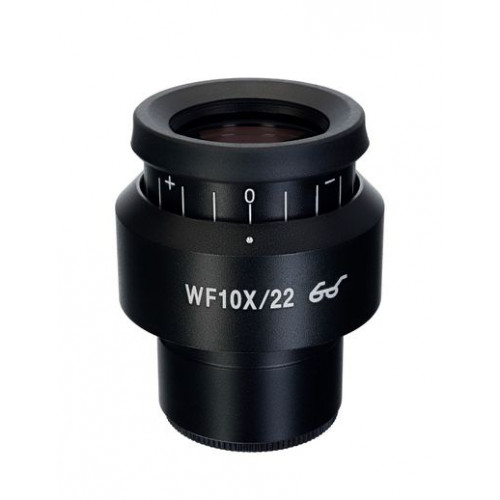

Модель MAGUS SD10S создана для определения линейных размеров изучаемых образцов в микронах или миллиметрах. Диоптрийная коррекция окуляра обеспечивает наблюдение четкого изображения при любых особенностях зрения. Фокальная плоскость градуирована шагом в 0,1 мм.

Окуляр со шкалой устанавливается вместо штатного окуляра с 10-кратным увеличением. Посадочный диаметр аксессуара составляет 30 мм, благодаря чему он отлично подходит к большинству приборов.

Подготовка к работе

Проведите настройку шкалы окуляра для каждого объектива, используемого для измерений. Для этого понадобится объект-микрометр (калибровочный слайд). Оптимальным выбором для стереоскопического микроскопа будет линейка с делениями шкалы по 0,1 мм. Разместите калибровочный слайд на предметном столике и отрегулируйте микроскоп под шкалу слайда. Чтобы завершить калибровку, вращайте окуляр в окулярной трубке, пока линии обеих шкал не станут параллельными.

Расчет цены деления шкалы окуляра для каждого увеличения объектива

Е=ТL/A, где
E &ndash цена деления шкалы окуляра;
Т &ndash цена деления шкалы объект-микрометра, указанная на нем (0,01 мм);
L &ndash количество делений объект-микрометра;
А &ndash количество делений шкалы окуляра.

Запишите получившиеся значения цены деления шкалы окуляра для каждого объектива.

Получение истинного линейного размера объекта

При измерении объекта сначала определите количество делений шкалы окуляра, которое занимает объект, а затем умножьте это значение на ранее вычисленную цену деления шкалы для выбранного увеличения объектива. Итоговое значение будет истинным линейным размером объекта.

Совместимость:

• Микроскоп стереоскопический MAGUS Stereo 7B
• Микроскоп стереоскопический MAGUS Stereo 7T
• Микроскоп стереоскопический MAGUS Stereo 8B
• Микроскоп стереоскопический MAGUS Stereo 8T
• Оптическая голова MAGUS Stereo 7BH
• Оптическая голова MAGUS Stereo 7TH
• Оптическая голова MAGUS Stereo 8BH
• Оптическая голова MAGUS Stereo 8TH
