Фазово-контрастное устройство MAGUS SPH2

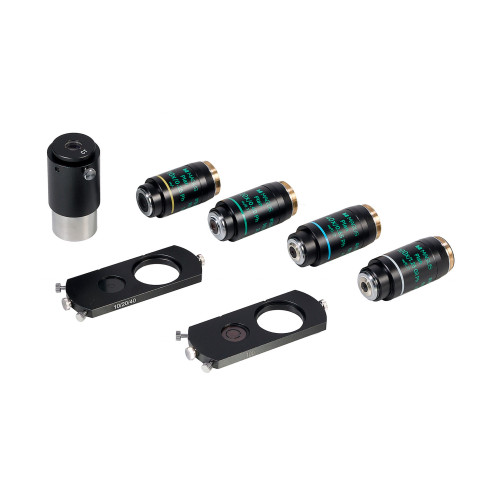

ФКУ MAGUS SPH2 включает 2 слайдера фазового контраста, 4 планахроматических объектива с фазовыми кольцами, вспомогательный центрирующий телескоп.

Слайдеры фазового контраста

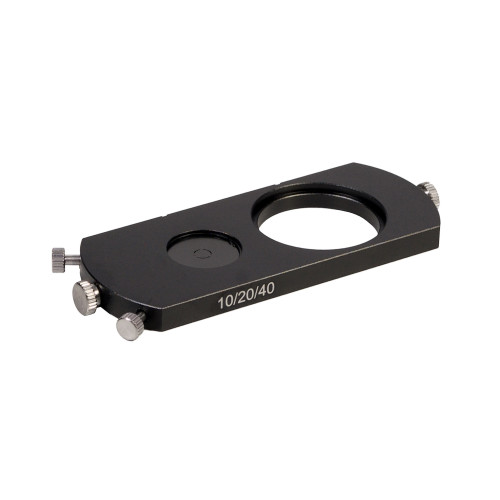

Слайдер ndash это пластина, в которой предусмотрены 2 отверстия. Одно отверстие используется для классических наблюдений в светлом поле, а второе дополнено фазовой вставкой. При этом вставка в отверстии имеет маркировку увеличения рабочего объектива, то есть для объектива 10х используется вставка с маркировкой 10х, для объектива 20х ndash вставка 20х и т. д.

В комплект MAGUS SPH2 входят 2 слайдера: у одного вставка рассчитана на использование с объективами 10х, 20х и 40х, а у второго ndash с объективом 100х. Слайдер устанавливается в слот конденсора.

Применение слайдера для фазово-контрастной микроскопии удобно тем, что он обеспечивает быстрое переключение с одного метода наблюдений на другой. Кроме того, установить слайдер в слот конденсора проще, чем полностью заменить конденсор.

Фазовые объективы-планахроматы

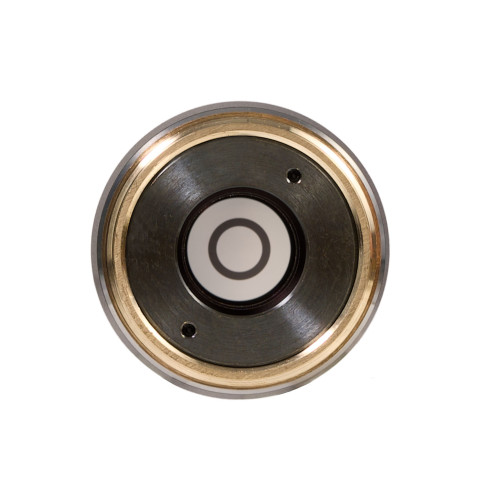

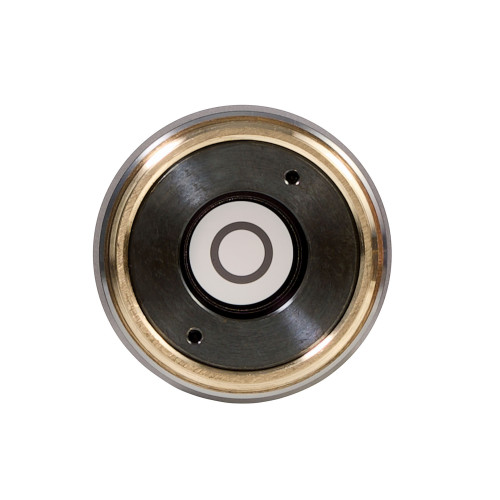

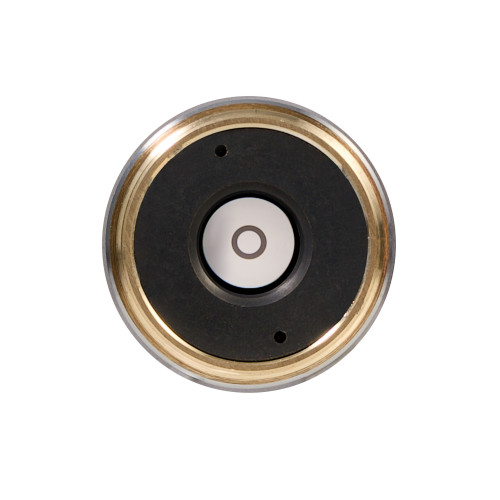

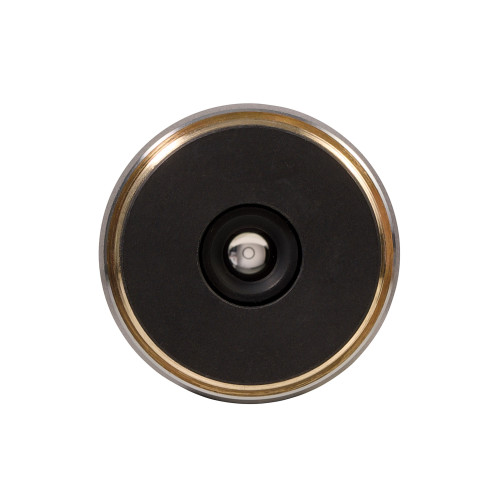

Фазовый объектив имеет существенное конструктивное отличие от штатного объектива микроскопа ndash в нем присутствует фазовое кольцо, которое находится в плоскости выходного зрачка. В комплект ФКУ включены 4 объектива ndash с увеличением 10х, 20х, 40х и 100х. Все объективы рассчитаны на бесконечность и являются планахроматами, т. е. обеспечивают высокую степень выравнивания поля зрения (до 90%) и эффективно минимизируют сферические и хроматические искажения. Парфокальная высота объективов ndash 60 мм.

Объективы 10х, 20х и 40х являются laquoсухимиraquo, т. е. не требуют использования иммерсионного масла, а объектив 100х ndash масляный. Объективы 20х, 40х и 100х спроектированы для работы с покровным стеклом толщиной 0,17 мм, объектив 10х нетребователен к наличию покровного стекла ndash оно может быть, а может и не быть.

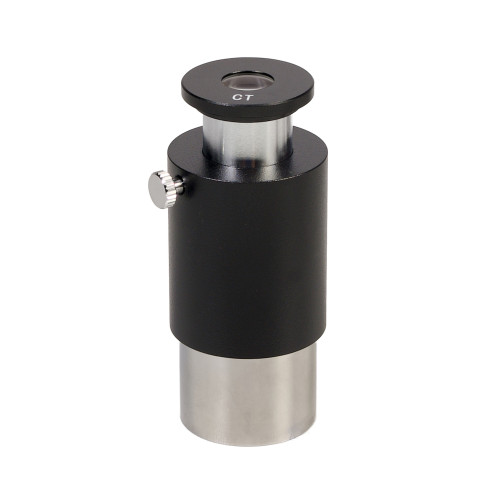

Вспомогательный центрирующий телескоп

Центрирующий телескоп ndash это вспомогательный инструмент для юстировки компонентов ФКУ. С его помощью выполняют центровку фазовых вставок слайдера относительно фазовых колец объективов.

Основные особенности:
bull Для реализации фазового-контраста на микроскопе MAGUS
bull Два слайдера для установки в слот конденсора микроскопа
bull Четыре laquoбесконечныхraquo объектива-планахромата с парфокальной высотой 60 мм
bull Центрирующий телескоп в комплекте

Совместимость:
bull Микроскоп биологический MAGUS Bio 260T
bull Микроскоп биологический цифровой MAGUS Bio DH260

Комплектация:
bull Слайдер фазового контраста для объективов 10х, 20х и 40х с центрируемыми кольцами

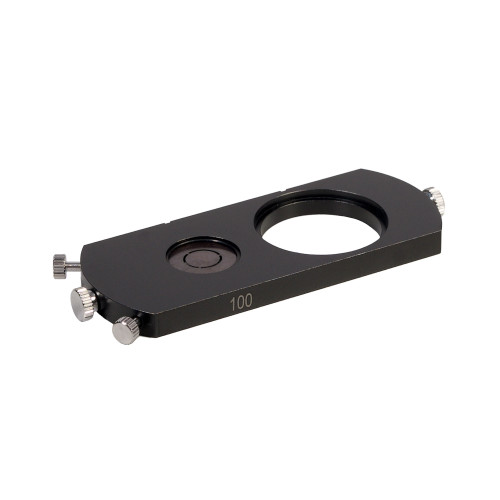

bull Слайдер фазового контраста для объектива 100х с центрируемыми кольцами

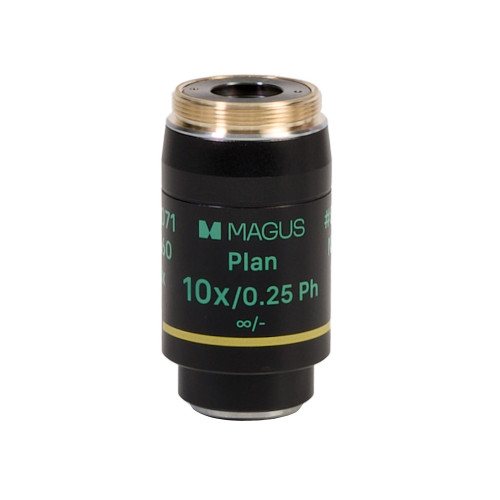

bull Объектив фазовый планахромат, рассчитанный на бесконечность: Plan 10x/0,25 Ph infin/- WD 10,2 мм, парфокальная высота 60 мм

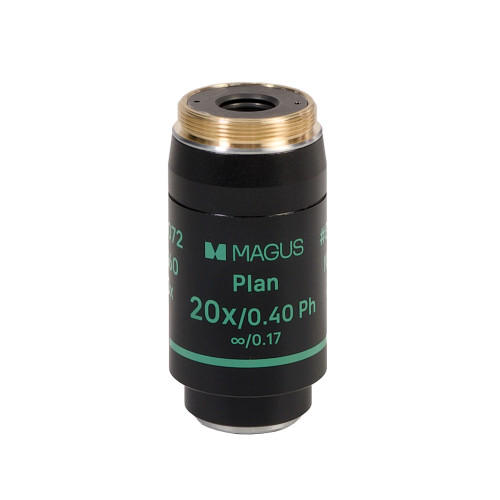

bull Объектив фазовый планахромат, рассчитанный на бесконечность: Plan 20x/0,40 Ph infin/0,17 WD 4,8 мм, парфокальная высота 60 мм

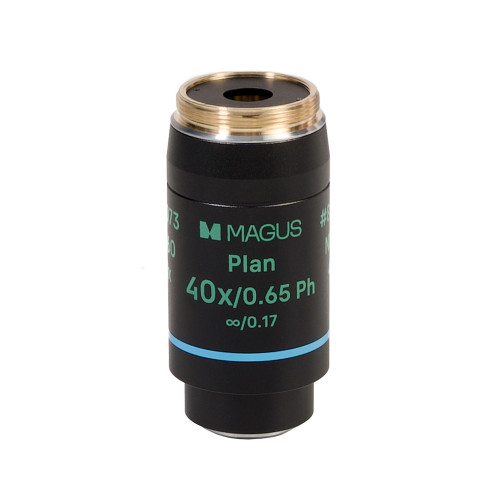

bull Объектив фазовый планахромат, рассчитанный на бесконечность: Plan 40x/0,65 Ph infin/0,17 WD 1,5 мм, парфокальная высота 60 мм

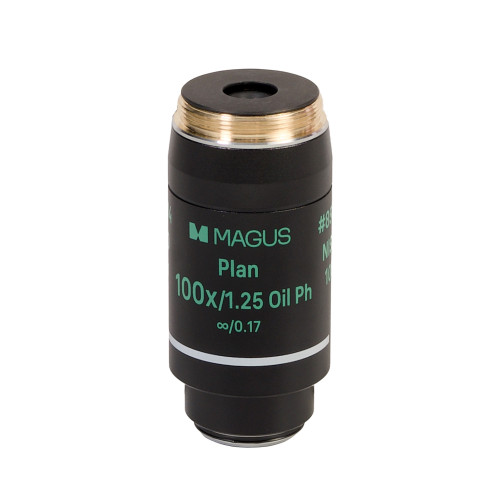

bull Объектив фазовый планахромат, рассчитанный на бесконечность: Plan 100x/1,25 ми Ph infin/0,17 WD 0,22 мм, парфокальная высота 60 мм
bull Центрирующий телескоп
